Sistem Instrumen dan Sinyal (Tanda)
Sistem instrumen dan sinyal atau tanda adalah sistem kelistrikan yang ada pada sebuah sepeda motor yang berfungsi sebagai sinyal tanda bagi pengendara maupun orang lain baik berupa sinyal lampu maupun berupa bunyi yang termasuk sistem kelistrikan sinyal antara lain;- Lampu Rem.
- Lampu sein/tanda belok.
- Oil pressure dan level light (lampu tanda tekanan dan level oil).
- Netral light (lampu netral untuk transmisi/perseneling).
- Fuelmeter (pengukur kapasitas bahan bakar dalam tangki).
Sistem Klakson (Horn)
Contoh penempatan sistem instrumen (lighting system), baik yang berfungsi sebagai instrumen maupun pemberi isyarat adalah seperti pada gambar di bawah ini: |
| Penempatan sistem instrumen dan sinyal pada sepeda motor |
Lampu Rem (Brake light)
Lampu Rem pada sepeda motor selalu ditempatkan pada bagian yang mudah terlihat oleh pengendara lain yang berada dibelakang kita. Fungsi lampu rem adalah memberi tanda pada pengendara lain yang berada dibelakang kita bahwa kita sedang mengurang kecepatan atau akan berhenti.Lampu rem pada sepeda motor biasanya digabung dengan lampu belakang. Maksudnya dalam satu bola lampu terdapat dua filamen, yaitu untuk lampu belakang dan lampu rem (lihat gambar 2 di bawah ini). Lampu yang menyalanya lebih redup (diameter kawat filament-nya lebih kecil) untuk lampu belakang dan lampu yang menyalanya lebih terang (diameter kawat filament-nya lebih besar) untuk lampu rem.
 |

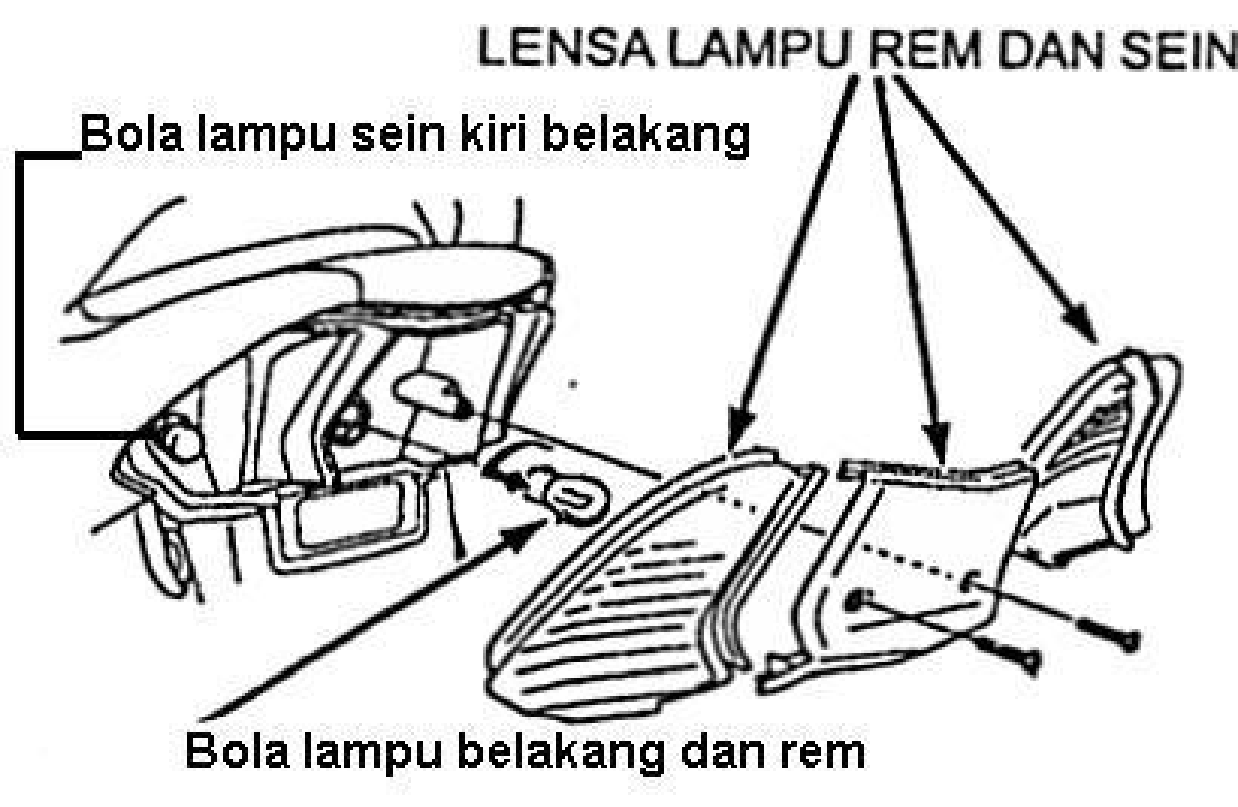

| Posisi bola lampu belakang dan rem |
Komponen Lampu Rem (Brake light)
Komponen-komponen untuk sistem lampu rem selain kabel-kabel dan konektor antara lain:
- Saklar lampu rem depan (front brake light switch) Saklar lampu rem depan berfungsi untuk menghubungkan arus dari baterai ke lampu rem jika tuas/handel rem ditarik (umumnya berada pada stang/kemudi sebelah kanan). Dengan menarik tuas rem tersebut, maka sistem rem bagian depan akan bekerja, oleh karena itu lampu rem harus menyala untuk memberikan isyarat/tanda bagi pengendara lainnya.
- Saklar lampu rem belakang (rear brake light switch) Saklar lampu rem belakang berfungsi untuk menghubungkan arus dari baterai ke lampu rem jika pedal rem ditarik (umumnya berada pada dudukan kaki sebelah kanan). Dengan menginjak pedal rem tersebut, maka sistem rem bagian belakang akan bekerja, oleh karena itu lampu rem harus menyala untuk memberikan isyarat/tanda bagi pengendara lainnya.
- Lampu rem dan dudukannya; Lampu rem pada kendaraan berfungsi sebagai tanda sinyal bagi pengendara lain yang berada dibelakangnya bahwa kendaraan sedang memperlambat laju kendaran dan menghentikan laju kendaraan. Seperti terlihat pada gambar 2 di atas, bola lampu belakang digabung langsung dengan bola lampu rem. Pemasangan bola lampu belakang biasanya disebut dengan tipe bayonent yaitu menempatkan bola lampu pada dudukannya, dimana posisi pasak (pin) pada bola lampu harus masuk pada alur yang berada pada dudukannya.
- Sistem Lampu Tanda Belok (Turn Signals System) Semua sepeda motor yang dipasarkan dilengkapi dengan sistem lampu tanda belok. Pada beberapa model sepeda motor besar, dilengkapi saklar terpisah lampu hazard (tanda bahaya), yaitu dengan berkedipnya semua lampu sein kiri, kanan, depan dan belakang secara bersamaan. Fungsi lampu tanda belok adalah untuk memberikan isyarat pada kendaraan yang ada di depan, belakang ataupun di sisinya bahwa sepeda motor tersebut akan berbelok ke kiri atau kanan atau pindah jalur.
Komponen Sistem Tanda Belok
Sistem tanda belok terdiri dari komponen utama, yaitu :- Dua pasang lampu depan dan belakang berfungsi untuk memberi tanda kendaraan akan berbelok, mendahului atau berhenti.
- Sebuah flasher/turn signal relay untuk mengedikan lampu tanda belok, dan Three-way switch (saklar lampu tanda belok tiga arah) sebagai saklar untuk menentukan lampu tanda belok untuk kekanan maupun kekiri.
Jenis Flasher
Flasher tanda belok merupakan suatu alat yang menyebabkan lampu tanda belok mengedip secara interval/jarak waktu tertentu yaitu antara antara 60 dan 120 kali setiap menitnya. Terdapat beberapa tipe flasher, diantaranya;
a) flasher dengan kapasitor,
b) flasher dengan bimetal, dan
c) flasher dengan transistor.
Sistem Tanda Belok dengan Flasher Tipe kapasitor
Contoh rangkaian sistem tanda belok dengan flasher tipe kapasitor seperti terlihat di bawah ini:
Cara kerja sistem tanda belok dengan flasher tipe kapasitor
Pada saat kunci kontak dihubungkan, namun saklar lampu sein masih dalam posisi off, arus mengalir ke L2 melalui plat kontak P kemudian mengisi kapasitor. Setelah saklar lampu sein diarahkan ke salah satu lampu, arus kemudian juga mengalir ke L1 terus ke lampu tanda belok sehingga lampu menyala. Saat ini L1 menjadi magnet.
Sesaat setelah kumparan L1 menjadi magnet, plat kontak (contact point) P terbuka, sehingga arus yang mengalir ke lampu kecil karena melewati tahanan R. Plat kontak tetap dalam kondisiter buka selama kumparan L2 masih menjadi magnet yang diberikan oleh kapasitor sampai muatan dalam kapasitor habis .
Setelah muatan kapasitor habis, kemagnetan pada kumparan hilang dan plat kontak akan menutup kembali. Arus yang besar mengalir kembali ke lampu sehingga lampu akan menyala dan juga terjadi pengisian ke dalam kapasitor. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.
Sistem Tanda Belok dengan Flasher Tipe Bimetal
Sistem tanda belok tipe ini yaitu dengan mengandalkan kerja dari dua keping/bilah (strip) bimetal untuk mengontrol kedipannya. Bimetal terdiri dari dua logam yang berbeda (biasanya kuningan dan baja) yang digabung menjadi satu. Jika ada panas dari aliran listrik yang masuk ke bimetal, maka akan terjadi pengembangan/pemuaian dari logam yang berbeda tersebut dengan kecepatan yang berbeda pula. Hal ini akan menyebabkan bimetal cenderung menjadi bengkok ke salah satu sisi. Dalam flasher tipe bimetal terdapat dua keping bimetal yang dipasang berdekatan dan masing-masing mempunyai plat kontak pada salah satu ujungnya.
Setelah muatan kapasitor habis, kemagnetan pada kumparan hilang dan plat kontak akan menutup kembali. Arus yang besar mengalir kembali ke lampu sehingga lampu akan menyala dan juga terjadi pengisian ke dalam kapasitor. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.
Cara kerja sistem tanda belok dengan flasher tipe bimetal
Pada saat saklar lampu sein digerakan (ke kiri atau kanan), arus mengalir ke voltage coil (kumparan) yang akan membuat kumparan tersebut memanas dan bengkok. Setelah kebengkokan-nya sampai menghubungkan kedua plat kontak di bagian ujungnya, arus kemudian mengalir ke current coil (kumparan arus) terus ke lampu sein/tanda belok dan akhirnya ke massa (gambar 7). Saat ini lampu sein menyala dan current coil akan mulai bengkok menjauhi voltage coil.
Setelah kebengkokan current coil membuat plat kontak terpisah/terbuka, maka lampu sein mati. Selanjutnya current coil akan menjadi dingin setelah arus yang mengalir hilang dan akhirnya bimetal-nya akan lurus kembali posisinya sehingga plat kontak menempel kembali dengan plat kontak yang dari voltage coil. Arus akan mengalir kembali untuk menghidupkan lampu sein. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.
Sistem Tanda Belok dengan Flasher Tipe Transistor
Sistem tanda belok dengan flasher menggunakan transistor merupakan tipe flasher yang pengontrolan kontaknya tidak secara mekanik lagi, tapi sudah secara elektronik. Sistem ini menggunakan multivibrator oscillator untuk menghasilkan pulsa (denyutan) ON-OFF yang kemudian akan diarahkan ke flasher (turn signal relay) melawati amplifier penguat listrik. Selanjutnya flasher akan hidup-matikan lampu tanda belok agar lampu tersebut berkedip.
Klakson (Horn)
Klakson berfungsi untuk : memberi tanda/isyarat dengan bunyi. Sedangkan bunyi itu timbul karena adanya getaran. Agar klakson dapat didengar dengan baik dan sesuai dengan peraturan, maka klakson harus mempunyai frekuensi getaran antara 1800 – 3550 Hz.
Pada umumnya klakson dapat dibagi dalam beberapa macam antara lain :
Klakson listrik :
Klakson listrik dengan arus bolak-balik (AC)
Pada magnet listrik akan terjadi pergantian kutub-kutub utara dan selatan sesuai dengan frekuensi listrik, akibatnya membran bergetar. Klakson ini dipakai pada kendaraan-kendaraan jenis kecil dengan pembangkit listrik memakai dinamo AC, tanpa.Kerugian klakson ini frekuensi klakson turun bila putaran motor turun, karena frekuensi listrik tergantung dari putaran mesin
Klakson listrik dengan arus bolak-balik (AC )
Klakson jenis ini ada dua macam :
Model piringan
Memakai corong resonansi agar suara lebih harmonis
Adapun konstruksi dari klakson DC seperti pada gambar di bawah ini
Cara Kerja Klakson Listrik
Saat saklar klakson ditekan, arus dari baterai mengalir melalui saklar klakson, terus ke kumparan, menuju platina dan selanjutnya ke massa. Inti besi kumparan menjadi magnet dan menarik armature. Kemudian armature membukakan platina sehingga arus ke massa terputus.
Dengan terputusnya arus tersebut, kemagnetan pada Inti besi kumparan hilang, sehingga armature kembali ke posisi semula.karena adanya plat pegas. Hal ini menyebabkan platina menutup kembali untuk menghubungkaan arus ke massa. Proses ini berlangsung cepat, dan diafragma membuat armature bergetar lebih cepat lagi, sehingga menghasilkan sebuah getaran yang ditangkap oleh telinga manusia sebagai suara atau bunyi.
Bila kontak pemutus menutup, magnet listrik menarik jangkar dan membran, gerakan jangkar akan membuka kembali kontak-kontak pemutus, kemagnetan hilang, jangkar kembali pada posisi semula akibat dorongan pegas plat.Kondensator gunanya menghilangkan percikan api pada kontak pemutus. Baut penyetel berfungsi untuk menyetel kerenggangan kontak pemutus dengan jangkar.
Yang dimaksud dengan instrumentasi adalah perlengkapan sepeda motor berupa alat ukur yang memberikan informasi kepada pengendara tentang keadaan sepeda motor tersebut. Sistem instrumentasi pada sepeda motor tidak sama jumlahnya, mulai dari sepeda motor dengan instrumentasi sederhana sampai sepeda motor yang dilengkapi dengan instrumen yang banyak. Sistem instrumentasi yang lengkap antara lain terdiri dari; a) speedometer (pengukur kecepatan kendaraan), b) tachometer (pengukur putaran mesin), c) ampermeter (pengukur arus listrik), d) voltmeter (pengukur tegangan listrik), e) clock (jam), f) fuel and temperature gauges (pengukur suhu dan bahan bakar), g) oil pressure gauge (pengkur tekanan oli) dan sebagainya.
Sama halnya dengan sistem instrumentasi, sistem tanda peringatan (warning system) pada sepeda motor juga tidak sama jumlahnya. Kebanyakan model sepeda motor generasi sekarang, lampu-lampu tanda peringatan disusun dan dipasangkan pada suatu tampilan (display) lengkap yang akan menampilkan status/keadaan dan kondisi umum dari mesin. Pada beberapa model, instrumentasi di dihubungkan dengan central control unit (unit pengontrol) yang akan memonitor seluruh aspek dari mesin dan fungsi sistem kelistrikan saat mesin dijalankan. Informasinya diperoleh dari berbagai swicth (saklar) dan sensor. Jika dalam sistem muncul kesalahan (terdapat masalah) akan ditampilkan dalam bentuk warning light (lampu tanda peringatan) atau dalam panel LCD (liquid crystal display) bagi beberapa model sepeda motor.
Speedometer
Speedometer adalah alat untuk memberikan informasi kepada pengendara tentang kecepatan kendaraan (sepeda motor). Speedometer pada sepeda motor ada yang digerakkan secara mekanik, yaitu kawat baja (kabel speedometer) dan secara elektronik. Speedometer yang digerakkan oleh kabel biasanya dihubungkan ke gigi penggerak pada roda depan, tetapi ada juga yang dihubungkan ke output shaft (poros output) transmisi/persneling untuk mendapatkan putarannya.
Lampu indikator gigi persneling
Pada tampilan pada panel instrument sepeda motor juga dilengkapi dengan lampu indikator gigi persneling dari gigi nol (netral) sampai gigi tertinggi. Namun yang perlu dicermati adalah neutral switch (saklar netral) yaitu saklar yang menunjukkan gigi transmisi posisi sedang netral hal ini penting dimunculkan karena terkait dengan keamanan pengendara ketika akan memulai (starter) menghidupkan mesin kendaraan. Sehingga kendaran tidak meloncat saat mesin akan dihidupkan (baik menggunakan motor listrik maupun menggunakan engkol kaki (kick starter)
Umumnya posisi neutral switch berada di rumah transmisi dan dihubungkan dengan (poros mekanisme pemindah gigi yang disebut sift drum. Pada saat gigi transmisi netral, kontak pada saklar akan terhubung dengan massa, sehingga mengakibatkan lampu netral menyala. Pada sepeda motor yang dilengkapi sistem pengaman, neutral switch juga digunakan untuk mencegah sistem starter tidak bisa dihidupkan jika posisi transmisi sedang masuk gigi
Berdasarkan gambar 12 di atas, dapat diambil kesimpulan bahwa rangkaian starter relay pada system starter baru bisa dihubungkan ke massa jika clutch switch dan kickdown switch posisi menutup atau neutral switch saja yang menutup. Clucth switch menutup jika kopling sedang ditarik, sidestand switch menutup jika posisi sidestand sedang dinaikkan (tidak sedang dipakai untuk menyandarkan sepdea motor). Sedangkan neutral swicth menutup kalau posisi gigi transmisi sedang netral (transmisi tidak masuk gigi).
Brake light switch (saklar lampu rem)
Fungsi brake light switch adalah untuk menghidupkan lampu rem ketika rem depan atau rem belakang sedang digunakan. Saklar rem depan biasanya tipe pressure switch (saklar tekanan) yang digerakkan oleh sistem hidrolik rem depan. Sedangkan saklar rem belakang biasanya tipe plunger yang digerakkan melalui pegas pedal rem belakang, dan dapat distel sesuai ketinggian pedal dan jarak bebas rem

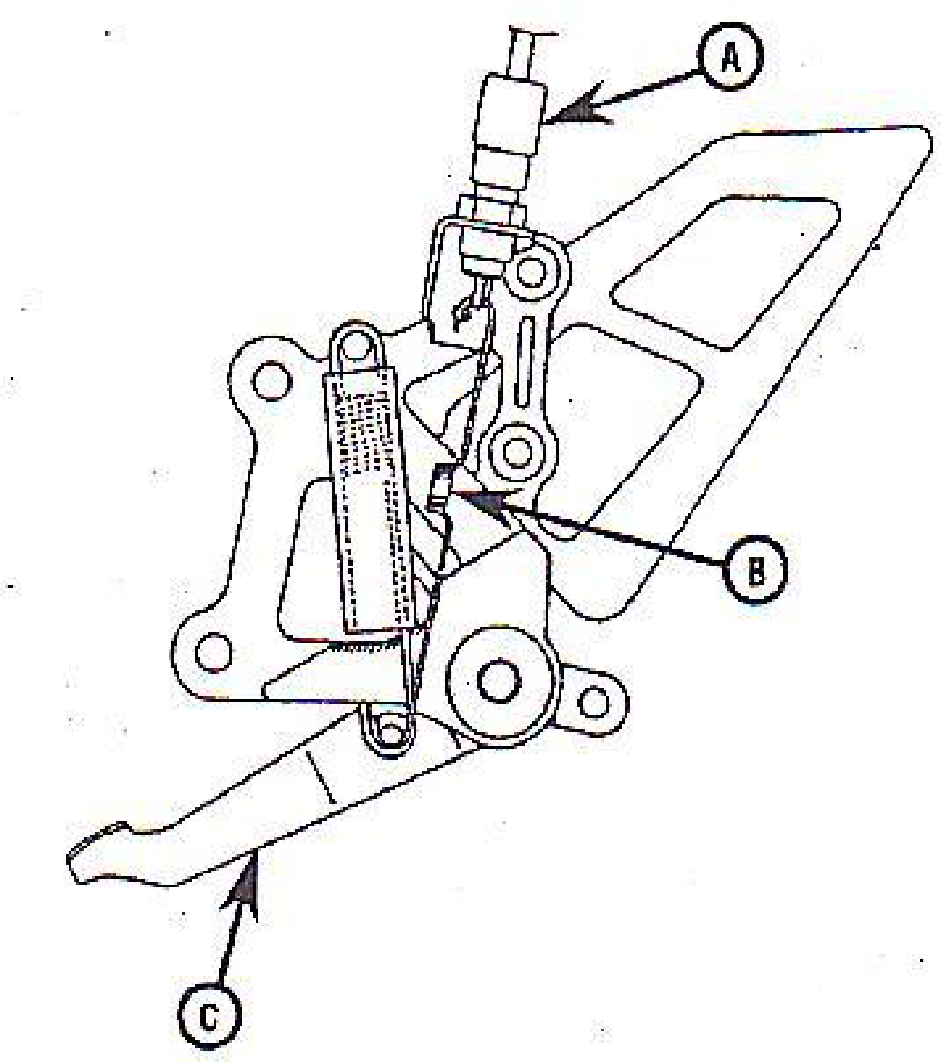

Saklar rem belakang (A = saklar rem belakang tipe plunger, B = pegas, dan C = pedal rem):
Sistem Tanda Belok dengan Flasher Tipe kapasitor
Contoh rangkaian sistem tanda belok dengan flasher tipe kapasitor seperti terlihat di bawah ini:
Rangkaian sistem tanda belok dengan flasher tipe kapasitor
Cara kerja sistem tanda belok dengan flasher tipe kapasitor
Pada saat kunci kontak dihubungkan, namun saklar lampu sein masih dalam posisi off, arus mengalir ke L2 melalui plat kontak P kemudian mengisi kapasitor. Setelah saklar lampu sein diarahkan ke salah satu lampu, arus kemudian juga mengalir ke L1 terus ke lampu tanda belok sehingga lampu menyala. Saat ini L1 menjadi magnet.
Cara kerja rangkaian sistem tanda belok dengan flasher tipe kapasitor (1)
Sesaat setelah kumparan L1 menjadi magnet, plat kontak (contact point) P terbuka, sehingga arus yang mengalir ke lampu kecil karena melewati tahanan R. Plat kontak tetap dalam kondisiter buka selama kumparan L2 masih menjadi magnet yang diberikan oleh kapasitor sampai muatan dalam kapasitor habis .
Cara kerja rangkaian sistem tanda belok dengan flasher tipe kapasitor (2)
Setelah muatan kapasitor habis, kemagnetan pada kumparan hilang dan plat kontak akan menutup kembali. Arus yang besar mengalir kembali ke lampu sehingga lampu akan menyala dan juga terjadi pengisian ke dalam kapasitor. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.
Sistem Tanda Belok dengan Flasher Tipe Bimetal
Sistem tanda belok tipe ini yaitu dengan mengandalkan kerja dari dua keping/bilah (strip) bimetal untuk mengontrol kedipannya. Bimetal terdiri dari dua logam yang berbeda (biasanya kuningan dan baja) yang digabung menjadi satu. Jika ada panas dari aliran listrik yang masuk ke bimetal, maka akan terjadi pengembangan/pemuaian dari logam yang berbeda tersebut dengan kecepatan yang berbeda pula. Hal ini akan menyebabkan bimetal cenderung menjadi bengkok ke salah satu sisi. Dalam flasher tipe bimetal terdapat dua keping bimetal yang dipasang berdekatan dan masing-masing mempunyai plat kontak pada salah satu ujungnya.
Konstruksi bimetal
Rangkaian sistem tanda belok dengan tipe bimetal
Setelah muatan kapasitor habis, kemagnetan pada kumparan hilang dan plat kontak akan menutup kembali. Arus yang besar mengalir kembali ke lampu sehingga lampu akan menyala dan juga terjadi pengisian ke dalam kapasitor. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.
Cara kerja sistem tanda belok dengan flasher tipe bimetal
Pada saat saklar lampu sein digerakan (ke kiri atau kanan), arus mengalir ke voltage coil (kumparan) yang akan membuat kumparan tersebut memanas dan bengkok. Setelah kebengkokan-nya sampai menghubungkan kedua plat kontak di bagian ujungnya, arus kemudian mengalir ke current coil (kumparan arus) terus ke lampu sein/tanda belok dan akhirnya ke massa (gambar 7). Saat ini lampu sein menyala dan current coil akan mulai bengkok menjauhi voltage coil.
Setelah kebengkokan current coil membuat plat kontak terpisah/terbuka, maka lampu sein mati. Selanjutnya current coil akan menjadi dingin setelah arus yang mengalir hilang dan akhirnya bimetal-nya akan lurus kembali posisinya sehingga plat kontak menempel kembali dengan plat kontak yang dari voltage coil. Arus akan mengalir kembali untuk menghidupkan lampu sein. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.
Sistem Tanda Belok dengan Flasher Tipe Transistor
Sistem tanda belok dengan flasher menggunakan transistor merupakan tipe flasher yang pengontrolan kontaknya tidak secara mekanik lagi, tapi sudah secara elektronik. Sistem ini menggunakan multivibrator oscillator untuk menghasilkan pulsa (denyutan) ON-OFF yang kemudian akan diarahkan ke flasher (turn signal relay) melawati amplifier penguat listrik. Selanjutnya flasher akan hidup-matikan lampu tanda belok agar lampu tersebut berkedip.
Rangkaian sistem tanda belok dengan tipe transistor
Klakson (Horn)
Klakson berfungsi untuk : memberi tanda/isyarat dengan bunyi. Sedangkan bunyi itu timbul karena adanya getaran. Agar klakson dapat didengar dengan baik dan sesuai dengan peraturan, maka klakson harus mempunyai frekuensi getaran antara 1800 – 3550 Hz.
Pada umumnya klakson dapat dibagi dalam beberapa macam antara lain :
Klakson listrik :
- Arus bolak-balik (AC)
- Arus searah (DC)
- Dengan kompresor listrik
- Memakai katup elektro pneumatis (dengan kompresor rem angin)
Klakson listrik dengan arus bolak-balik (AC)
Konstruksi klakson listrik AC
Cara kerjaPada magnet listrik akan terjadi pergantian kutub-kutub utara dan selatan sesuai dengan frekuensi listrik, akibatnya membran bergetar. Klakson ini dipakai pada kendaraan-kendaraan jenis kecil dengan pembangkit listrik memakai dinamo AC, tanpa.Kerugian klakson ini frekuensi klakson turun bila putaran motor turun, karena frekuensi listrik tergantung dari putaran mesin
Klakson listrik dengan arus bolak-balik (AC )
Klakson jenis ini ada dua macam :
Model piringan
Model siput (spiral)
Memakai corong resonansi agar suara lebih harmonis
Adapun konstruksi dari klakson DC seperti pada gambar di bawah ini
 |
| Klakson DC |
Cara Kerja Klakson Listrik
Saat saklar klakson ditekan, arus dari baterai mengalir melalui saklar klakson, terus ke kumparan, menuju platina dan selanjutnya ke massa. Inti besi kumparan menjadi magnet dan menarik armature. Kemudian armature membukakan platina sehingga arus ke massa terputus.
Dengan terputusnya arus tersebut, kemagnetan pada Inti besi kumparan hilang, sehingga armature kembali ke posisi semula.karena adanya plat pegas. Hal ini menyebabkan platina menutup kembali untuk menghubungkaan arus ke massa. Proses ini berlangsung cepat, dan diafragma membuat armature bergetar lebih cepat lagi, sehingga menghasilkan sebuah getaran yang ditangkap oleh telinga manusia sebagai suara atau bunyi.
Konstruksi klakson listrik jenis iringan
Cara KerjaBila kontak pemutus menutup, magnet listrik menarik jangkar dan membran, gerakan jangkar akan membuka kembali kontak-kontak pemutus, kemagnetan hilang, jangkar kembali pada posisi semula akibat dorongan pegas plat.Kondensator gunanya menghilangkan percikan api pada kontak pemutus. Baut penyetel berfungsi untuk menyetel kerenggangan kontak pemutus dengan jangkar.
Sistem Instrumentasi dan Tanda Peringatan (Instrumentation and Warning System)
Yang dimaksud dengan instrumentasi adalah perlengkapan sepeda motor berupa alat ukur yang memberikan informasi kepada pengendara tentang keadaan sepeda motor tersebut. Sistem instrumentasi pada sepeda motor tidak sama jumlahnya, mulai dari sepeda motor dengan instrumentasi sederhana sampai sepeda motor yang dilengkapi dengan instrumen yang banyak. Sistem instrumentasi yang lengkap antara lain terdiri dari; a) speedometer (pengukur kecepatan kendaraan), b) tachometer (pengukur putaran mesin), c) ampermeter (pengukur arus listrik), d) voltmeter (pengukur tegangan listrik), e) clock (jam), f) fuel and temperature gauges (pengukur suhu dan bahan bakar), g) oil pressure gauge (pengkur tekanan oli) dan sebagainya.
Sama halnya dengan sistem instrumentasi, sistem tanda peringatan (warning system) pada sepeda motor juga tidak sama jumlahnya. Kebanyakan model sepeda motor generasi sekarang, lampu-lampu tanda peringatan disusun dan dipasangkan pada suatu tampilan (display) lengkap yang akan menampilkan status/keadaan dan kondisi umum dari mesin. Pada beberapa model, instrumentasi di dihubungkan dengan central control unit (unit pengontrol) yang akan memonitor seluruh aspek dari mesin dan fungsi sistem kelistrikan saat mesin dijalankan. Informasinya diperoleh dari berbagai swicth (saklar) dan sensor. Jika dalam sistem muncul kesalahan (terdapat masalah) akan ditampilkan dalam bentuk warning light (lampu tanda peringatan) atau dalam panel LCD (liquid crystal display) bagi beberapa model sepeda motor.
 |
| Contoh tampilan (display) instrument tanda pada sepedamotor |
Speedometer
Speedometer adalah alat untuk memberikan informasi kepada pengendara tentang kecepatan kendaraan (sepeda motor). Speedometer pada sepeda motor ada yang digerakkan secara mekanik, yaitu kawat baja (kabel speedometer) dan secara elektronik. Speedometer yang digerakkan oleh kabel biasanya dihubungkan ke gigi penggerak pada roda depan, tetapi ada juga yang dihubungkan ke output shaft (poros output) transmisi/persneling untuk mendapatkan putarannya.
Lampu indikator gigi persneling
Pada tampilan pada panel instrument sepeda motor juga dilengkapi dengan lampu indikator gigi persneling dari gigi nol (netral) sampai gigi tertinggi. Namun yang perlu dicermati adalah neutral switch (saklar netral) yaitu saklar yang menunjukkan gigi transmisi posisi sedang netral hal ini penting dimunculkan karena terkait dengan keamanan pengendara ketika akan memulai (starter) menghidupkan mesin kendaraan. Sehingga kendaran tidak meloncat saat mesin akan dihidupkan (baik menggunakan motor listrik maupun menggunakan engkol kaki (kick starter)
Umumnya posisi neutral switch berada di rumah transmisi dan dihubungkan dengan (poros mekanisme pemindah gigi yang disebut sift drum. Pada saat gigi transmisi netral, kontak pada saklar akan terhubung dengan massa, sehingga mengakibatkan lampu netral menyala. Pada sepeda motor yang dilengkapi sistem pengaman, neutral switch juga digunakan untuk mencegah sistem starter tidak bisa dihidupkan jika posisi transmisi sedang masuk gigi
 |
| Rangkaian neutral, clutch, dan sidestand switch |
Berdasarkan gambar 12 di atas, dapat diambil kesimpulan bahwa rangkaian starter relay pada system starter baru bisa dihubungkan ke massa jika clutch switch dan kickdown switch posisi menutup atau neutral switch saja yang menutup. Clucth switch menutup jika kopling sedang ditarik, sidestand switch menutup jika posisi sidestand sedang dinaikkan (tidak sedang dipakai untuk menyandarkan sepdea motor). Sedangkan neutral swicth menutup kalau posisi gigi transmisi sedang netral (transmisi tidak masuk gigi).
Brake light switch (saklar lampu rem)
Fungsi brake light switch adalah untuk menghidupkan lampu rem ketika rem depan atau rem belakang sedang digunakan. Saklar rem depan biasanya tipe pressure switch (saklar tekanan) yang digerakkan oleh sistem hidrolik rem depan. Sedangkan saklar rem belakang biasanya tipe plunger yang digerakkan melalui pegas pedal rem belakang, dan dapat distel sesuai ketinggian pedal dan jarak bebas rem
Saklar rem belakang (A = saklar rem belakang tipe plunger, B = pegas, dan C = pedal rem):
 |
| Rangkaian sistem lampu rem |
Berdasarkan gambar di atas, jika pedal rem ditarik/ditekan, maka saklar rem akan menutup yang akan menghubungkan arus dari baterai ke massa melalui lampu rem. Akibanya lampu rem akan menyala.
Meter Bahan Bakar (Fuel Level Meter)
Komponen Meter Bahan Bakar (Fuel level meter)
Salah satu kelengkapan sistem instrumentasi pada sepeda motor adalah pengukur kapasitas bahan bakar dalam tangki, dimana sistem ini terdiri dari beberapa komponen antara lain :
- Variable resitor, yaitu tahanan yang mempunyai nilai berubah-ubah yang berfungsi sebagai perubah arus listrik, yang mengalir pada unit fuel meter. (diletakkan pada kemudi).
- Pelampung, yaitu komponen yang berfungsi merubah nilai tahanan berdasarkan ketinggian permukaan bahan bakar pada tangki bahan bakar. (diletakkan di dalam tangki bahan bakar).

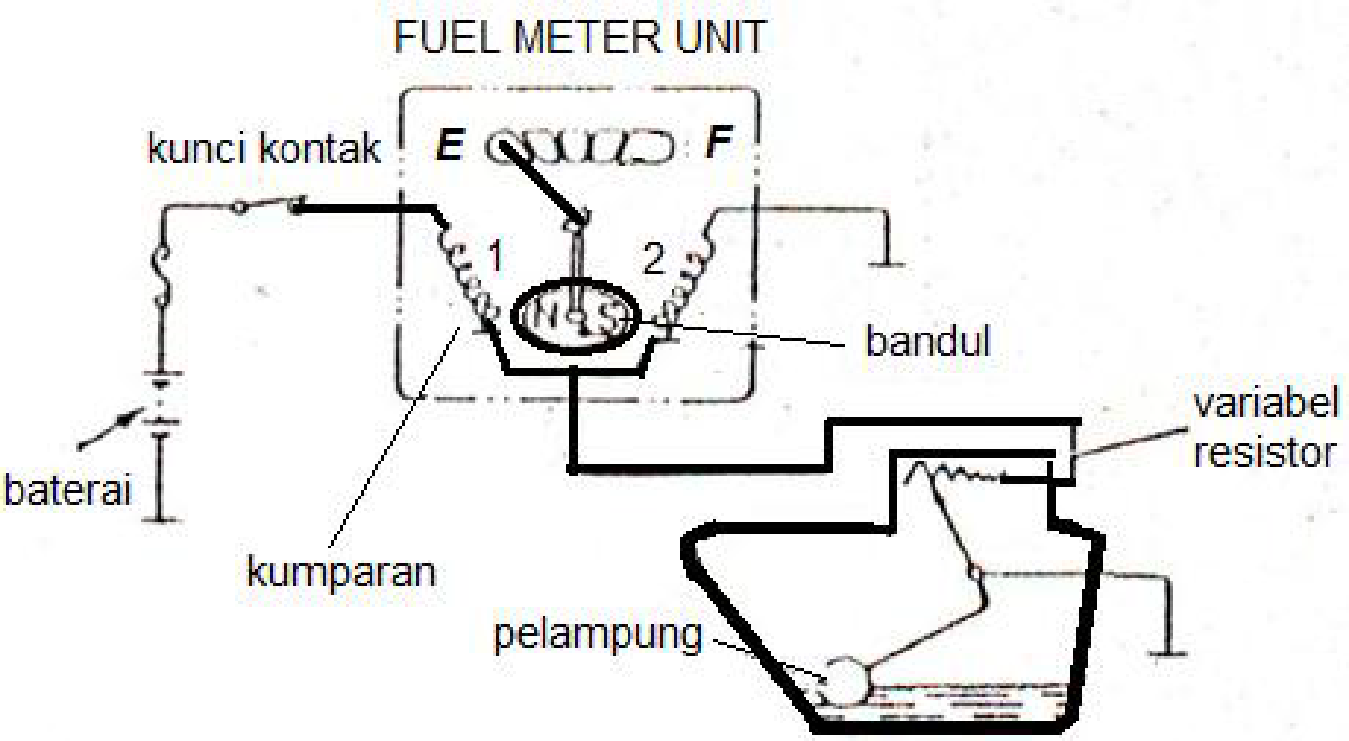

Pada saat bensin penuh tangkai pelambung akan berada pada posisi nilai tahanan listrik yang kecil pada variabel resitor, sehingga arus listrik yang mengalir pada kumparan 1 lebih besar daripada kumparan 2, yang akan menghasilkan garis gaya medan magnet (flux magnetik), yang akan menghasilkan kutub magnit yang sejenis dengan kutub magnit pada lempengan magnit jarum penunjuk, sehingga magnit tersebut akan saling tolak menolak sehingga jarum berputar kearah “FULL”/penuh, sesuai dengan perputaran dari lempengan magnit.
 |
| Saat bahan bakar dalam kondisi penuh |
Prinsip Kerja Pada Saat Bensin Kosong :
Tangkai pelampung berada pada nilai tahanan listrik yang besar, sehingga arus listrik pada kumparan 1 berkurang, yang menjadikan kumparan 2 arus listriknya bertambah, dan akan menghasilkan garis gaya medan magnit yang sejenis dengan kutub magnit jarum, sehingga magnit akan saling tolak menolak, dan lempengan magnit akan berputar ke arah kiri (berlawanan arah jarum jam) sampai jarum tepat berada pada posisi “Empty” (kosong)
Bila kunci kontak dimatikan, maka tidak terjadi Flux magnetik pada kedua kumparan, sehingga magnit kembali bergerak berputar pada posisi semula, hal ini disebabkan oleh adanya kemagnitan pada lempengan yang memungkinkan lempengan selalu berada pada posisi tertentu, (kutub magnit selalu menunjuk ke arah utara/seperti halnya kompas).
 |
| Saat bahan bakar dalam kondisi kosong |
